Топливо
Паропроизводительность, кг/час
Паровой котел КП 200 на пеллетах в Анадыре
Производство паровых котлов на пеллетах
Цена 1 150 000 рублей с НДС
Цена на паровой котел КП 200 на пеллетах с доставкой от 1 220 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Жаротрубный комбинированный паровой котел
Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очистки поверхностей нагрева от сажи без остановки котла
Работает на самотяге, дымосос не требуется даже при плюсовых температурах
Температура пара до 115 °С, не требует регистрации в РОСТЕХНАДЗОРЕ
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Тип котла | Жаротрубный | Диапазон регулирования теплопроизводительности, % | 50-100 |
|---|---|---|---|
| Расход условного топлива, кг/ч | 25 | Объем паровой части, м³ | 0.1 |
| КПД (ГАЗ), не менее, % | 77 | Тяга | Естественная |
| Тепловая мощность, кВт | 150 | Объем топочной камеры, м³ | 0.47 |
| Масса, кг | 1265 | Размер топочной камеры, длина*ширина*высота, мм | 1215х870х535 |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 12 | Присоединительные размеры выхода пара, Ду | 50 |
| Низшая теплота сгорания топлива ГАЗ, кКал/нм³ | 4400 | Присоединительные размеры по водяному тракту, Ду | 25 |
| Избыточное давление пара, не более, МПа | 0.07 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 300 |
| Топливо | Пеллеты | Габаритные размеры, длина*ширина*высота, мм | 2400*1500*2200 |
| Температура пара, °C | 95, 110, 115 | Марка котла | STEAMEXPERT |
| Полный объем котла, м³ | 1.3 | Расход топлива, кг/ч | 40 |
| Избыточное давление пара, не более, кгс/см² | 0.7 | Вид топки | Камерная горелка |
| Паропроизводительность, кг/час | 200 | Активная площадь решетки горения, м² | 0.92 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Паровой котел КП 200 кг пара в час на пеллетах. Основные характеристики:
- паропроизводительность 200 кг пара в час
- максимальная температура пара 115 град;
- давление пара 0.07 МПа, 0.7 кгс/см2;
- тепловая мощность 0. 15 МВт, 150 КВт;
- топливо – пеллеты.
Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.
Сравнивая цены на паровые котлы в Анадыре, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Котельный блок КП-200 - 1 шт
- Горелка пеллетная 200 кВт
- Предохранительный клапан парового котла КПС 0,5 - 2 шт
- Вентиль 15Б1П Ду 15 Ру 16 - 2 шт
- Вентиль 15Б1П Ду 20 Ру 16 - 2 шт
- Вентиль 15Б1П Ду 25 Ру 16 - 3 шт
- Указатель уровня 12кч11бк №4 - 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
- Вентиль 15кч18п Ду 50 Ру 16 - 1 шт
- Клапан обратный муфтовый Ду 25 - 1 шт
- Кран трехходовой 11б38бк2 Ду 15 - 2 шт
- Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
- Манометр МП100 6 кгс/см2 - 1 шт
Дополнительно для подключения вам потребуются
- Насос Pedrollo CP-132 (0.55 кВт)
- Автоматика
- Труба дымовая КП-200 - 1 шт
- Водоподготовка (подбирается на основании химического анализа воды)
- Пробка легкоплавкая
Устройство и описание
Промышленный паровой котел КП 200 на пеллетах жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
На фронт пеллетного котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для КП 200 не требуется, парогенератор работает на самотяге.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На паросборник устанавливаются 2 предохранительных клапана марки КПС-0.5.
Принцип работы парового котла 200 кг пара в час
Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.
Дымовые газы проходят трубную систему и поступают дымовую трубу.
Паровой котел КП 200 на пеллетах должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактном манометре. Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.
Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Пеллетный паровой котел КП-200 должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла КП 200 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе паровой котел КП 200 на пеллетах подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации парового котла 10 лет.

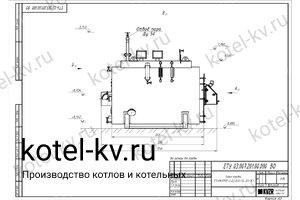

Чертежи парового котла КП 200 на пеллетах
Описание товара
Купить Паровой котел КП 200 на пеллетах в Анадыре
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Паровой котел КП 200 (производительность 200 кг пара в час, максимальная температура пара 115 С°, давление пара 0.07 МПа (0.7 кгс/см²), топливо - пеллеты). Применяется для технологических целей в производстве.
